氣動O型切斷球閥
氣動O型切斷球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
| 氣動切斷球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的氣動球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑氣動球閥，因其重量比全通徑的氣動球閥輕30%左右，有利于減輕管道負荷，降低成本。浮動球閥的驅動方式為手動、蝸輪傳動、氣動、電動或液動。 |
|
| 特點 | |
| 1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。 2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。 3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力 而吹 出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。 4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。 5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。 6、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本書執行器及調節閥部份。 |
|

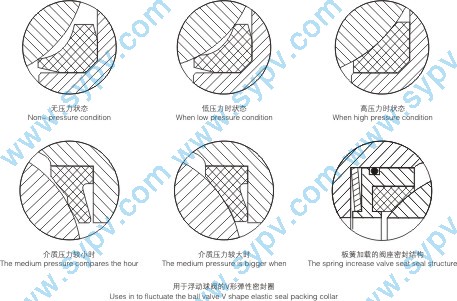

| 浮動球球閥的密封面結構 | |
| 浮動氣動球閥的閥座多選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，但材料相對較軟。由于材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩，為了盡量改善此種情況，本公司采用雙斜面彈性密封圈或V形槽彈性密封圈結構設計，利用管道內壓力推動球體，幫助密封。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確?？煽棵芊?。介質壓力較大時，密封圈與球體接觸面積增大。故密封圈能承受較大的介質推力而不會(huì )損壞。對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座可靠密封，而預緊力長期使用后又會(huì )衰減，故對于低壓、超低壓或真空工況用球閥，采用彈簧加載的閥座密封結構，能確保球閥長期可靠的密封?！?/font> | |
|
|
|

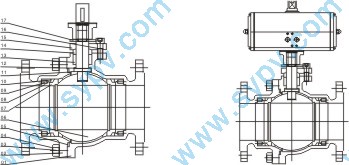

| 浮動球球閥的其它結構(詳見《球閥簡介》) | |
| 1、全通徑及縮徑結構。 2、閥座防沖刷結構。 3、自泄壓結構。 4、防靜電結構。 5、耐火結構。 6、閥桿防沖出結構。 |
|

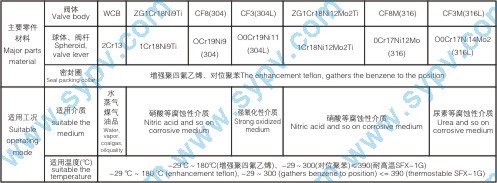

| 技術參數 |
|
|
|
|
|
|
|
| 流量特性 |
| O型浮動式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。 |
|
|

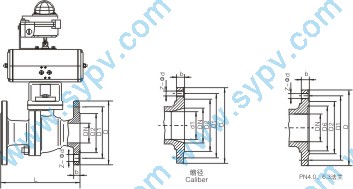

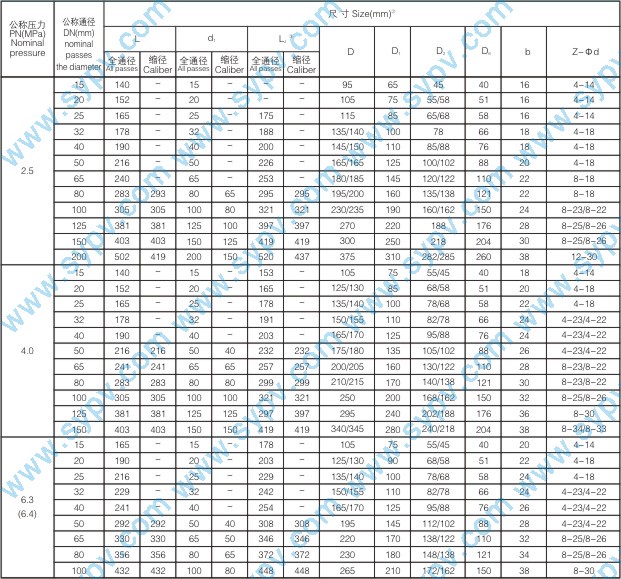

| 氣動球閥外形及連接尺寸 |
|
|
|
|
| 接上表 |
|
|
| 注：①縮徑氣動球閥重量約為全通徑球閥重量的70%～80%。 ②表中以分數表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB74～90-59的尺寸)，分母為JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。 ③LJ為環連接面法蘭球閥的結構長度。 ④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。 ⑤由于選用氣動執行機構不同,其結構長度本書一律省略，具體尺寸請見本公司氣動球閥產品說明書。 |
